【発表者】
湯田 利典（東京大学 名誉教授）
瀧田 正人（東京大学 宇宙線研究所 准教授）
大西 宗博（東京大学 宇宙線研究所 助教）
川田 和正（東京大学 宇宙線研究所 特任助教）
【発表のポイント】
◆銀河宇宙線が太陽によって遮られる現象「太陽の影」が、太陽活動の１１年周期と相関して変化していることを発見した。
◆「太陽の影」を利用して太陽近傍の磁場構造の検証を行った世界で初めての成果である。
◆私たちの住む太陽圏の磁場構造の理解は、人類の宇宙進出を支える基礎知識を構築する上で重要であり、本研究成果は、太陽圏の磁場構造を探るための新手法を提供するものである。
【発表概要】
人類の宇宙進出には、地球と太陽間の磁場構造を理解することが重要である。しかし、太陽表面から地球の間の磁場は直接観測することは難しく、これまでユリシーズやボイジャーなどの宇宙探査機による観測があるものの、太陽近傍は高温・高放射線の過酷な環境であるために最新の宇宙探査機であっても近づけず、その理解が十分ではない。
東京大学宇宙線研究所を中心とする国際研究グループ（チベットASγ実験）(注１)は、地球に届く銀河宇宙線（注２）が太陽によって遮られる現象、「太陽の影」を１９９６年から２００９年まで観測して解析し、その大きさが１１年の太陽活動周期（注３）と相関して変化していることを発見した。また、「太陽の影」の変化を利用して、太陽近傍の磁場構造を予測する２つの理論モデルを検証した結果、太陽近傍の電流（注４）が磁場構造に与える影響を考慮したCSSSモデルが「太陽の影」の実験結果をよく再現することが分かった。これは、銀河宇宙線中にできる「太陽の影」を用いて太陽近傍の磁場構造の検証を行った世界で初めての成果である。
この成果は、太陽磁場構造をさぐるための新しい手法を提供するものであり、今後、観測精度をあげることで、より詳細に太陽の磁場構造を診断できるようになると期待される。
なお、本研究は、１４年間にわたる宇宙線データの蓄積と、電荷（注５）を持つ宇宙線が磁場中で曲げられることを利用したもので、長期間の宇宙線の連続観測により可能となった。

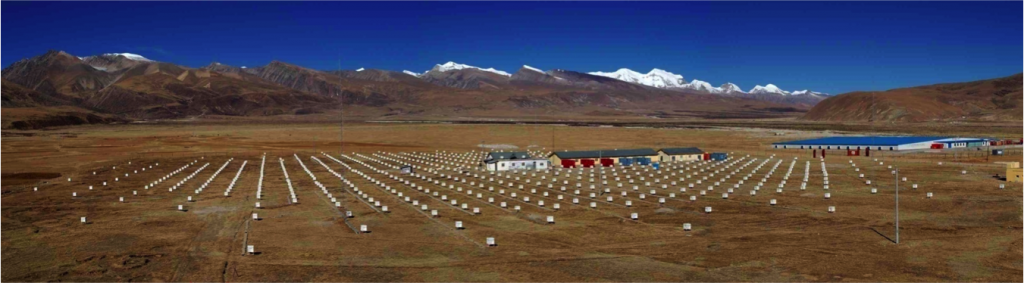

□ 設置場所：中国チベット自治区羊八井(ヤンパーチン) 標高４３００メートル
【発表内容】
研究背景
地球に磁場があるように、太陽にも北極と南極をもつ強大な磁場が存在する。さらに太陽−地球間を含む惑星間空間（注６）には、太陽から吹き出る太陽風と呼ばれるプラズマ流（注７）とそれに付随する大規模な磁場構造が存在し、ほぼ１１年の太陽活動周期で南北の極を入れ替えながら変動を繰り返している。この太陽圏の磁場構造は、１９５８年にパーカーの提唱によって、太陽表面から出た磁場が太陽風に乗って惑星間空間を伝わり太陽圏全体を複雑に満たしているものと考えられている。太陽表面の磁場は、特殊な光学望遠鏡で詳細に観測することができ、近年の「ひので衛星」などの観測で目覚ましい成果を挙げている。また、人工衛星によって地球衛星軌道上の磁場の直接観測も行われている。しかし、太陽表面から地球の間の磁場は直接観測が難しく、様々な理論モデルよって推定されているのが現状である。惑星間空間の磁場の観測としては、宇宙探査機であるユリシーズやボイジャーなどにより、太陽から離れた場所の観測があるものの、特に太陽近傍は高温・高放射線の過酷な環境であるために最新の宇宙探査機であっても近づくことができず情報が不足している。
研究内容

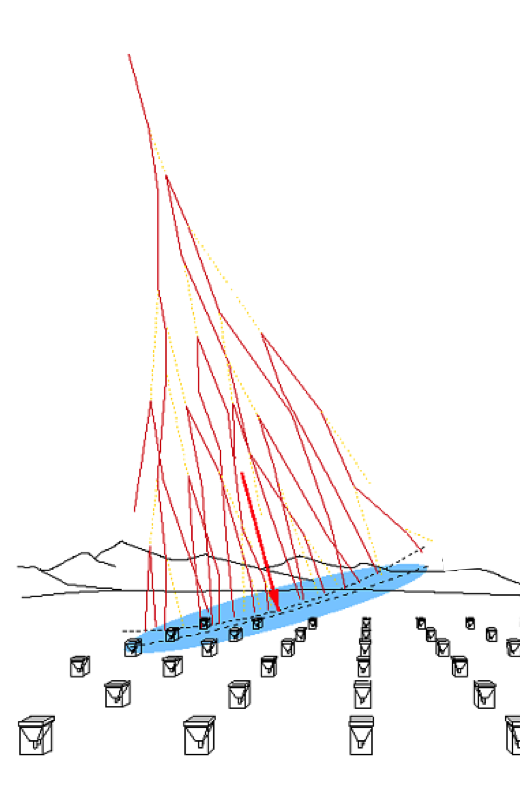

東京大学宇宙線研究所を中心とする国際研究グループ（チベットASγ実験）は、中国チベット自治区の標高４３００メートルの地点に、高エネルギーの宇宙線を観測する「チベット空気シャワーアレイ」（図１）を設置し、宇宙線の方向とエネルギーを常時モニターしている。これらの高エネルギー宇宙線は、私たちの住む”天の川銀河”で生成され何百万年もかけて地球に到来する(銀河宇宙線)。太陽方向から到来する銀河宇宙線を観測すると、太陽によって遮られるために、宇宙線の数の減少が見られる。これを「太陽の影」と呼ぶ（図２）。

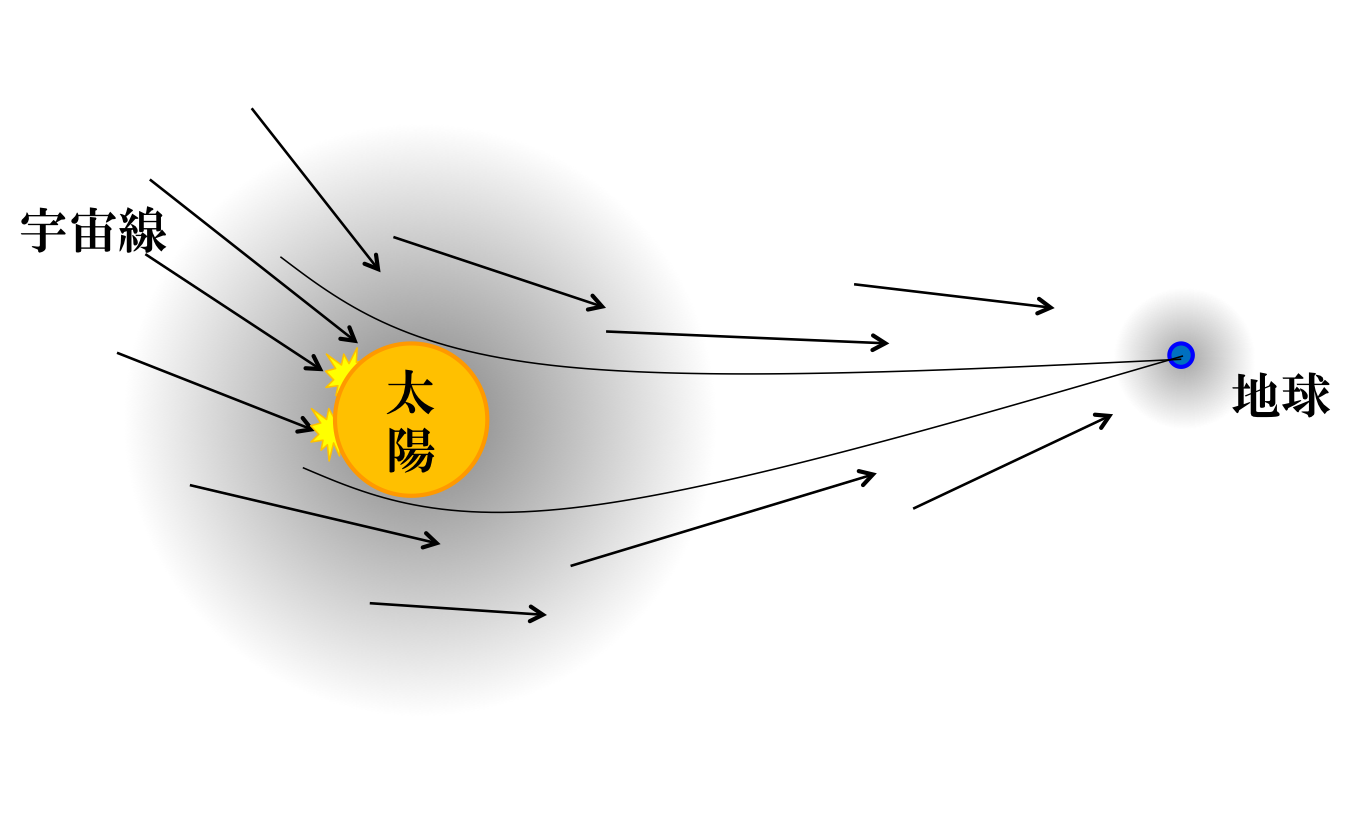

(図２)「太陽の影」。太陽によって宇宙線が遮られる現象。宇宙線は電気を帯びているために太陽磁場によって大きく曲げられる。
通常私たちの見る太陽は明るく輝いて見えるが、太陽方向を宇宙線観測装置で観測するとダークスポット「太陽の影」として観測されるのである。この「太陽の影」を１９９６年から２００９年まで連続的に解析した結果、「太陽の影」の大きさが１１年の太陽活動周期と相関して変化していることを発見した（図３）。これは１１年周期の太陽活動の変化とともに太陽磁場構造も変化している可能性が高い。

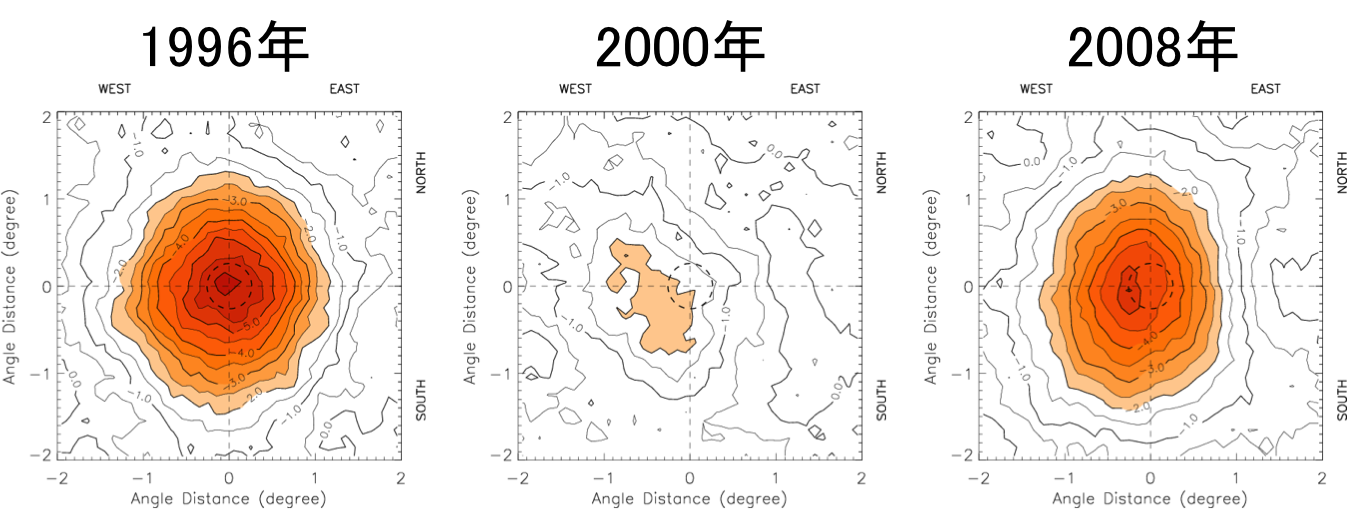

(図３)1996年、2000年と2008年にチベット空気シャワーアレイで観測した「太陽の影」。中心が太陽の位置。色が濃いほど宇宙線の遮られる量が多い。1996年から2006年頃が太陽の１活動周期に相当する。
銀河宇宙線の主成分である陽子はプラスの電気を帯びているために、電気的に中性な光とは異なり、太陽の近くを通るとその強大な磁場によって曲げられる。つまり、太陽磁場構造に変化があると、銀河宇宙線中にできる「太陽の影」にも変化が現れる。一方で、地球からはほぼ同じ大きさに見える月によっても宇宙線が遮られ「月の影」が観測される。しかし、月にはほとんど磁場が存在しないために「月の影」の大きさは常に一定である。本研究では、この太陽磁場構造の変化に伴う「太陽の影」の変化を利用し、太陽近傍の磁場構造を予測する２つの理論モデルの検証を行った。一つは太陽近傍を流れる電流は局所的には磁場構造に影響しないとするPFSSモデルで、他方は電流が磁場構造に反映するように構築されたCSSSモデルである（図４）。
(図４)２つの理論モデルによる１９９６年の太陽磁場構造。
内側の球が太陽。赤線が太陽から出る磁力線。青線が太陽に入る磁力線。
これらの２つの磁場モデルを用いて、地球太陽間の銀河宇宙線の軌道をコンピュータ・シミュレーションした結果（図５）、CSSSモデルの方が「太陽の影」の実験結果を良く再現することが分かった（図６）。宇宙探査機ユリシーズが観測した太陽から遠く離れた磁場構造もCSSSモデルの方がよく再現することが知られており、この結果を強力にサポートする。

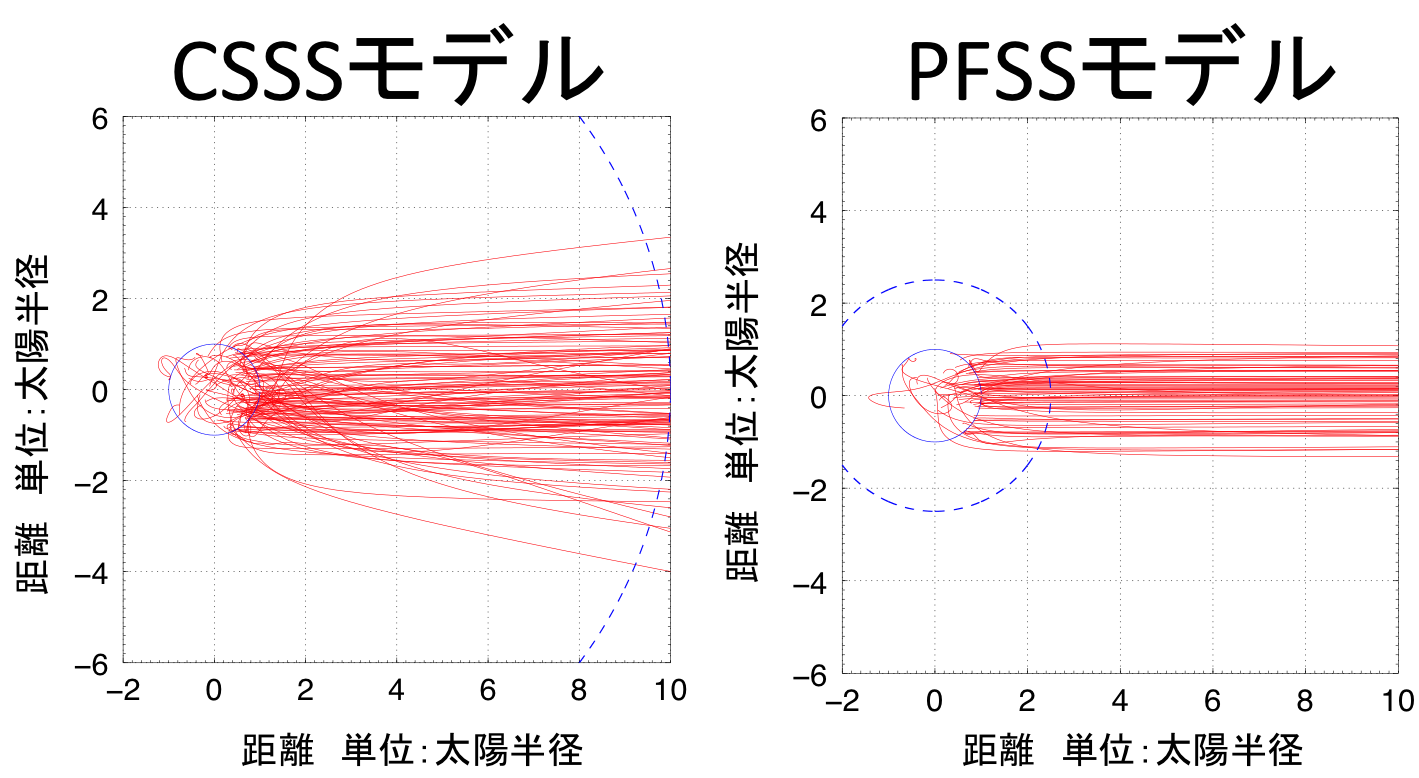

(図５)コンピュータ・シミュレーションによる２つの磁場モデルにおける太陽近傍の宇宙線の軌跡。赤が宇宙線の軌道。青丸(実線)が太陽の大きさ。ずっと右側に地球がある。
(図６)「太陽の影」の大きさの年変化。CSSSモデルの方が観測データを良く再現する。
これは銀河宇宙線中にできる「太陽の影」を利用して、太陽近傍の磁場構造の検証を行った世界で初めての成果である。今回の成果は、１４年間に渡る宇宙線データの蓄積と、電荷を持つ宇宙線が磁場中で曲げられることを利用したもので、長期間の宇宙線の連続観測が鍵となった。
社会的意義と今後の予定
地球−太陽間の磁場構造の理解は、人類の宇宙進出を支える基礎知識の構築にとって重要である。太陽活動に伴う太陽風の擾乱や太陽フレアに伴う高エネルギー放射線の到来などを予測する宇宙天気予報や、それらが地球環境に及ぼす影響などの研究が盛んに行われている。本研究成果は、まだ謎の多い惑星間空間の太陽磁場構造をさぐるための新手法を提供する。本研究では銀河宇宙線中にできる「太陽の影」の大きさの変化に注目したが、「太陽の影」の位置や形の変化からも、太陽磁場構造の情報を引き出すことが可能である。今後、更に観測精度をあげることで、多様な太陽磁場構造の理論モデルの検証が可能となると期待される。
【発表雑誌】
雑誌名：
Physical Review Letters
論文タイトル：
Probe of the Solar Magnetic Field Using the “Cosmic-Ray Shadow” of the Sun
著者：
K. Hakamada, J. Huang, K.Kawata, K. Munakata, M. Nishizawa, M. Ohnishi,
M. Takita, T. Yuda et al. (The Tibet ASγ Collaboration)
DOI番号： 10.1103/PhysRevLett.111.011101
アブストラクトURL：http://prl.aps.org/abstract/PRL/v111/i1/e011101
ArXiv URL: http://xxx.yukawa.kyoto-u.ac.jp/abs/1306.3009
本論文は Physical Review Letters (PRL) の “Editor’s Suggestions” に選ばれました。
※ PRLでは毎週号(約６０報)の中で、特に他の分野の読者にも重要で関心のありそうな数報を”Editors’ Suggestions”として注目論文に選定しています。
また、米国物理学会(APS)の運営するウェブサイトPhysicsで紹介文付きで取り上げられました。
※ APSが運営する８雑誌(Physical Review Letter, Physical Review A-Eなど)
の中で特に重要なものを毎週、各雑誌から数報選び、他の分野に向けて分かりやすく紹介するものです。
Synopsis: Catching Rays in the Sun’s Shadow
http://physics.aps.org/synopsis-for/10.1103/PhysRevLett.111.011101
【問い合わせ先】
東京大学宇宙線研究所 准教授 瀧田正人
TEL: 04-7136-5128
E-mail: takita@icrr.u-tokyo.ac.jp
東京大学宇宙線研究所 特任助教 川田和正
TEL: 04-7136-5136
E-mail: kawata@icrr.u-tokyo.ac.jp
【用語解説】
（注１） チベットASγ実験：標高４３００メートルの中国チベット自治区羊八井(ヤンパーチン)に中国と共同で建設された空気シャワー観測装置。1990年に観測を開始し、粒子検出器アレイとしては世界で初めてガンマ線源を特定するなど、高エネルギー宇宙線観測で数々の貢献がある。
（注２）銀河宇宙線：私たちの住む天の川銀河で生成され、宇宙空間を飛び交う高エネルギーの放射線。主成分は陽子（水素原子核）である。
（注３）太陽活動周期：太陽は約１１年の周期で、太陽の活動を示す物理量が変動する。例えば、太陽の放射量、太陽磁場の強度とその方向、太陽風の速度、太陽黒点数などが挙げられる。一般的に太陽が活動的なときには太陽からの放射量が増え、太陽磁場の強度が高まる。
（注４）太陽近傍の電流：太陽近傍に局所的で短時間に存在する電子の流れ。電流から磁場が生成される。
（注５）電荷：粒子が帯びているプラスやマイナスの電気。宇宙線の主成分の陽子はプラスの電気を帯びている。
（注６）惑星間空間：地球や火星、木星などの太陽系内の惑星が存在している領域。
（注７）プラズマ流：太陽近傍では、高温のために水素原子核から電子が剥ぎ取られた状態にある。このようにプラスの電気を帯びた原子核とマイナスの電気を帯びた電子が別れた状態を電離と呼ぶ。電離した状態の気体をプラズマと呼び、太陽から高速のプラズマが外に向かって流れ出している。
