What is GW

According to Einstein's general theory of relativity, a mass generates a curvature of space-time. If the mass takes asymmetrical motion, the distortion of the space-time will propagate at the speed of light as waves. This is the Gravitational Wave (GW). The general theory of relativity predicts that GWs can go through anything without loss. The gravitational wave group is trying to directly detect GWs and is eager to construct Gravitational Wave Astronomy.

Motivations to detect GWs

The visible light is the only method for the humankind to observe the nature for many years. Owing to the discovery of electro-magnetic waves and X-rays, the instant communication, the information exchange, the visualization in the body were realized. Consequently, the humankind could obtain completely new and a large amount of knowledge. After these discoveries, an infrared light, an ultraviolet light and gamma ray were also discovered and utilized as the observation method. The history tells us that new worlds were always exposed to us every after a new method was discovered. By the way, these "waves" are a family of the electro-magnetic waves whose sources are charge. On the other hand, GWs are generated from the motion of mass, that is different with charge. If GWs can be a method to observe the Universe, we expect to see another new world that cannot be observed by the electro-magnetic waves.

At present, our scientists expect the following outputs from the GWs direct detection from the astronomical objects,

- Verification of the general theory of rerativity.
- The birth of the Universe using GW background.
- Observation of physics under extremely strong gravity.

GW sorces

Nobody ever succeeded to directly detect GWs, like the electro-magnetic wave detection using metal antennas. The reason is because the mass of star is required to generate strong GWs to be detected by the human being. Although we can generate GWs, for example swinging your arm, we have no way to detect such small amplitude GWs.

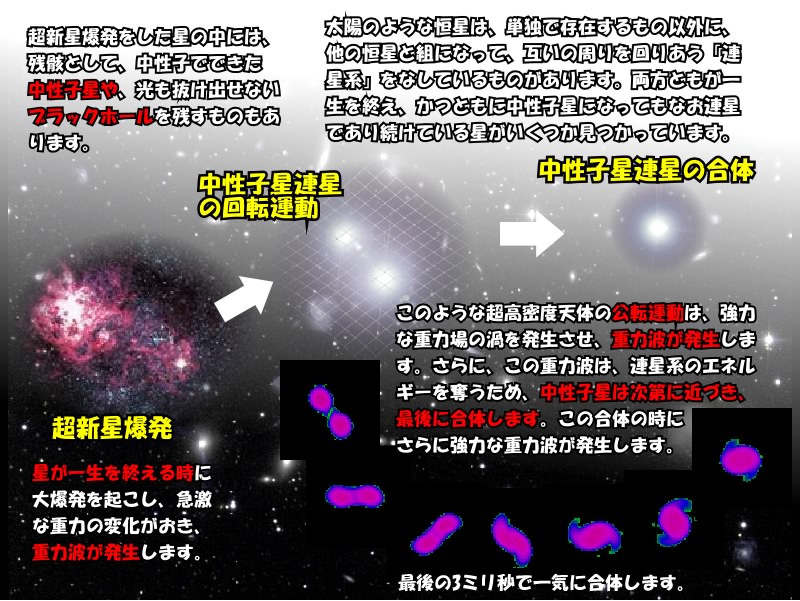

Consequently, we have no way but to expect astronomical stars and events as GW sources. One of such events is the supernova. The supernova is the dramatic explosion of stars at the end of life of the star. Almost mass of the star will be lost during the explosion, and this drastic change of mass is the source of GWs.

(Gravitational Waves Generation)

A neutron star is the extremely heavy compact object that has about 10km radius, but 1.4 solar mass! Heavy stars are expected to leave neutron stars after the supernova explosion. A few of neutron stars are known to form binary system with the other neutron star. Such binary neutron star orbital motion can be one of GW sources.

重力波が到来すると、二つの物体(厳密には自由落下している物体)の間の距離が変化して見えます(図:重力波の効果)。そのため、それを検出することが装置の基本となります。しかも重力波による物体間距離の変化は、直行する二つの方向のうち、片方が伸びた時はもう片方が縮むという変化を繰り返します。その伸縮量は、物体間距離が離れていればいるほど大きくなる性質があります。しかし先に説明した天体現象が我々のいる銀河系とは違う他の遠い銀河で発生した場合、その重力波が地球に届いたときの信号の大きさは地球・太陽間程度の距離を、たかだか水素原子1個分動かす程度にすぎないほど小さいのです!運よくそのような天体現象が、我々の銀河で発生してくれれば信号が数十倍大きく出るので、現在の技術でもその重力波を捕らえることが出来ます!しかし、その発生確率は数十万年に一回という小ささです。当然そんなに待ってられませんので、観測対象を増加させるために、さらに遠くで発生した重力波 のより小さな時空の振動をとらえられるように工夫した高性能な重力波検出器を開発することが必要なのです。

(重力波の効果)

How to detect GWs

重力波は、全てのものを貫通してしまうため、なにかにぶつけてその反応をみるという方法はとれません。しかし光は重力波によってゆがんだ空間に沿って走る性質があり、それと先の説明のあった直行方向で伸縮するという性質を利用して、基本的には「マイケルソン干渉計」を用います(図:検出方法)。長さを測るには、同じ光を直行するニ方向に向けて発射し、遠くに置いた鏡で反射させ、また戻ってきた光の到達時間を両方で比較します。伸びた距離を走った光のほうが短い距離を走った方の光より帰ってくるのに時間が長くかかるため、伸縮の有無が分かります。ただし、地球上では地球が丸いという理由から、光が走る腕の長さはせいぜい4キロメート ル程度にしか取れません。そのため一回折り返しでは8キロメートルしか走れません。それでは無駄が多いので、片腕に鏡を二枚用意して、その間を何度も反射して折り返します。そうすることで実質的に光が70キロメートル程度走るようにしています。

(検出方法)

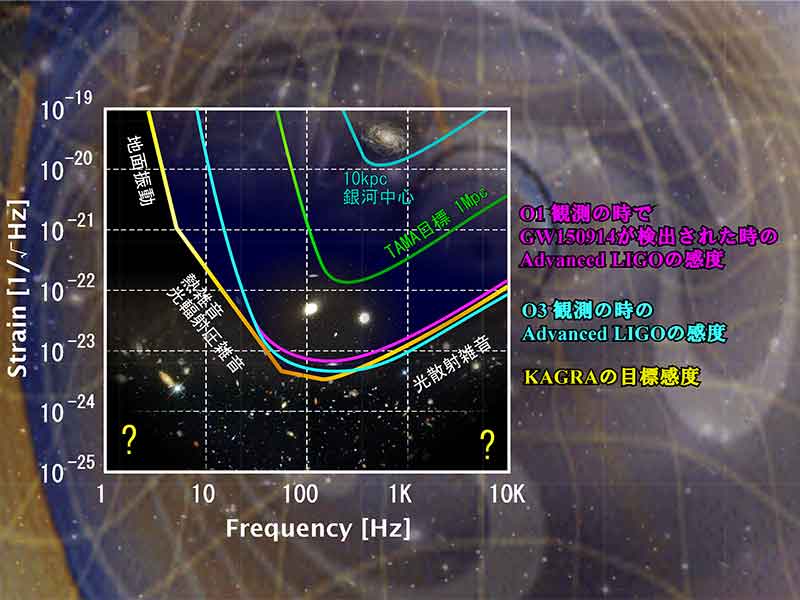

ちょっと難しくなりますが、重力波検出器の検出能力(つまり「感度」)が具体的にどのように表現されるかと言うと(図:必要な検出器感度)のように横軸が重力波の周波数、縦軸が重力波で起こった腕の伸縮の大きさを腕の長さで割ったもの(ひずみ)で表します。現在の重力波検出器は、大体重力波周波数100Hzでひずみの大きさが10^-22〜10^-23という非常に小さなものを検出可能です。

(必要な検出器感度)

感度を制限する(悪くする)ものは主に三つあります。低周波側が地球の地面振動。中周波数が、鏡の熱振動(注1)。そして高周波側が、レーザー光線の「光の量子性」というちょっと難しい性質の振動です。。これらをいかにうまく低減するかが、高感度化の鍵となります。

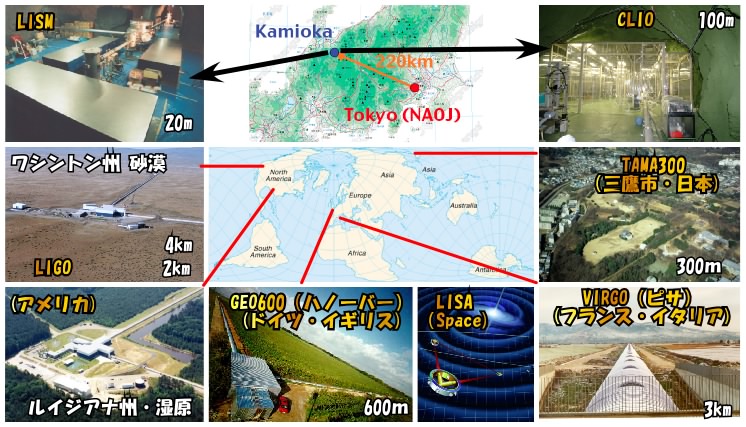

世界には、すでにそのような重力波検出器が各地で建設され(図:世界の観測装置)、重力波検出一番乗りを目指しています。アメリカではLIGO計画と呼ばれる腕長さ4キロメートルの装置が2台、2キロメートルの装置が1台稼動しています。イタリアのピサには、VIRGO計画と呼ばれる腕長さ3キロメートルの装置が、イタリア・フランスの共同プロジェクトとして稼働中です。ドイツのハノーバーには、GEO計画として腕長さ600メートルの装置がイギリス・フランスの共同計画として動いています。 日本には、東京都三鷹市の国立天文台内敷地にTAMA300という腕長さ300メートルの装置が稼動中です。しかし残念ながら、現在最高検出能力を持つLIGOの観測装置でさえ1000年に一度程度の検出能力しかありません。これを年に数回以上検出するためには、更なる感度向上が必要で、各国が次世代検出器の建設に向けて競争しています。

(世界の観測装置)

KAGRA Project

我々宇宙線研究所の重力波グループをはじめとする日本の重力波研究者達は、KAGRA計画を立案しています。KAGRA計画とは、腕長さ3キロメートルの重力波検出器を神岡鉱山内に建設する計画です。LCGT計画では感度をさらに良くする独自の工夫を施すことで、年に数回以上の重力波を検出することを目指しています。

KAGARはまず、神岡鉱山内という極めて地面振動が少なく、温度・湿度の安定な環境に設置されます。実は地面は、風や打ち寄せる波、地球自身の固有な振動で常に振動しています。それが地下に潜ることにより低減され、神岡鉱山内の振動は地上の1/100まで小さくなっています。このことは重力波検出装置を長時間運転し、観測する上で大きな利点となっています。実際同じ神岡鉱山内に設置された、規模は20メートルサイズと小さめですが、光が走る距離を大型干渉計並みに似せたプロトタイプ検出器では極めて簡素な制御のみで、当時の複雑な制御系を組み込んだどの大型検出器も達成できていないかった1週間以上の連続運転が可能であることが示されました。

(CLIO)

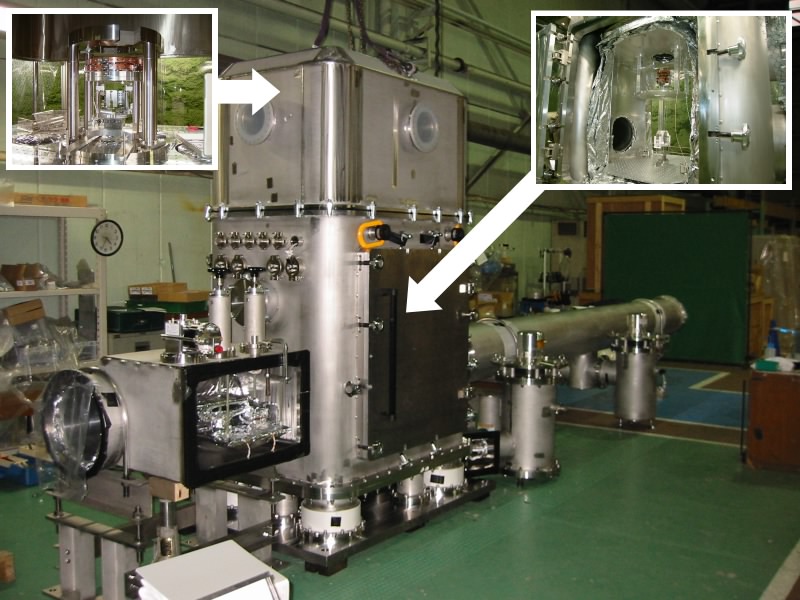

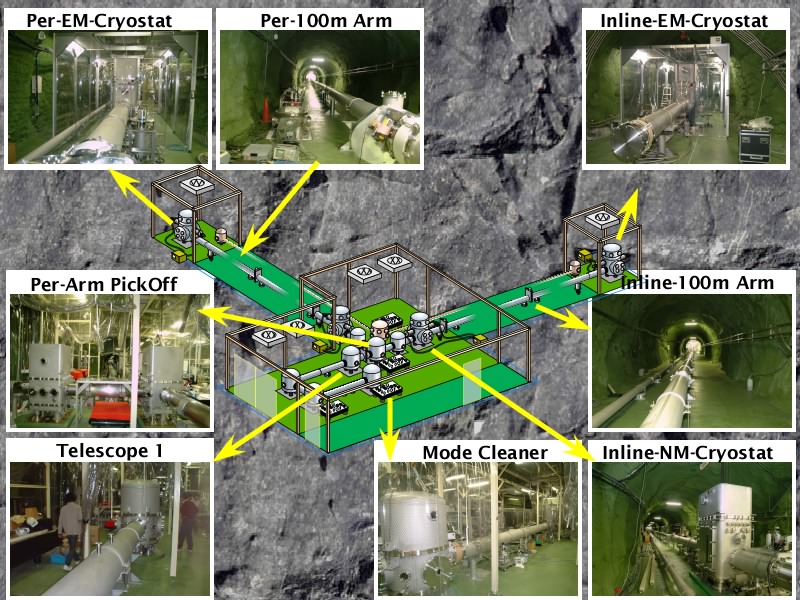

またKAGRAでは、検出器にサファイアという光学素子を使用し、かつそれをマイナス253℃(ちなみに、物理の法則上、これ以上冷やせない温度、つまり絶対0度はマイナス273.15℃です。)まで冷却することで検出器の感度を制限していた熱雑音をさらに低減することを目指しています。そのプロトタイプとして、すでに同じ神岡鉱山内にCLIO(Cryogenic Laser Interferometer Observatory)(図:CLIOレーザー干渉計)検出器を建設し、低温鏡を利用した検出器の実証実験が行われています。写真は鏡を冷却するための装置です。鏡を冷却するには、液体ヘリウムではなく、電気で動く冷凍機というものが使われます。冷凍機は神岡の静粛な環境を台無しにする振動を発生させるのですが、KEKと住友重機械工業の努力で、世界最低振動の冷凍器が開発され、CLIOで使用されています。(図:東芝製鏡冷凍用真空タンク)

(東芝製鏡冷凍用真空タンク)
